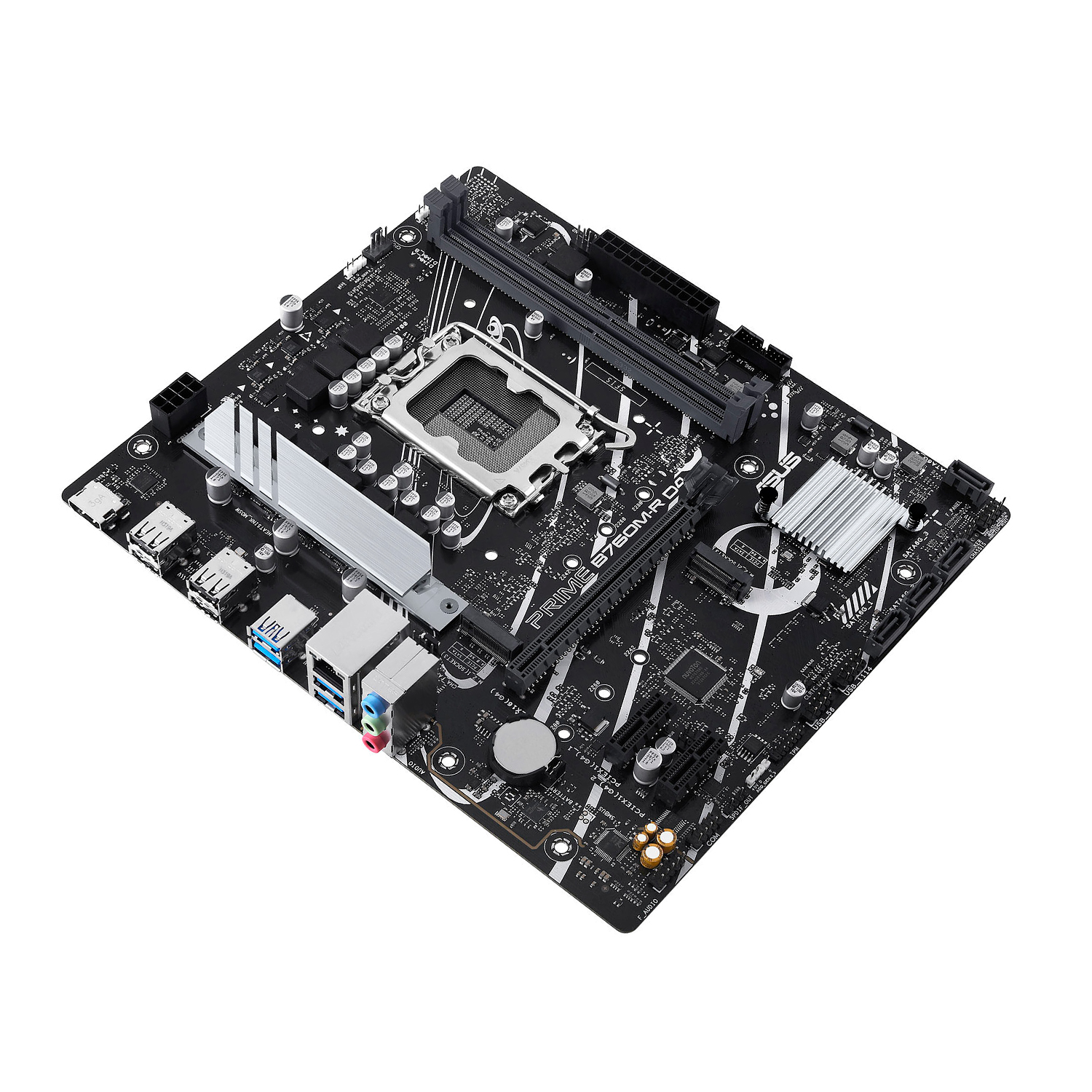

Материнская плата ASUS PRIME B760M-R D4 MB Socket1700, mATX, iB760 (HDMI), 2DDR4, PCIx16, 2PCIx1
- Производитель - ASUS
- Видео - Процессорное
- Разъем процессора - LGA1700
- Чипсет - Intel B760
- Слоты памяти - DIMM DDR4
- Форм-фактор - microATX
- Сетевые карты - 1x 2.5
- Разъемы int SATA - 4
- Разъемы PCI-Ex1 - 2
- Разъемы PCI-Ex16 - 1
- Тип - Материнская плата
- Кол-во слотов памяти - 2
- WI-FI - Нет
- Bluetooth - Нет
- Разъемы M2 - 2
- Тип Разъема M2 - PCI
- Интерфейс PCIExpress - v4
- RAID контроллер - 0
- RAID контроллер - 1
- RAID контроллер - 10
- RAID контроллер - 5
- Управление подсветкой - Есть
- Индикация ошибок на плате - Нет
- Видео выходы - HDMI
- Разъем питания - 24
- Разъем питания CPU - 8
в наличии
Код товара: 187147
Название продукта
MB Socket1700, MATX, iB760 (HDMI), ASUS PRIME B760M-R D4, 2DDR4, PCIx16, 2PCIx1
Аудио
Аудиокодек высокой четкости Realtek 7.1 Surround Sound:
- Поддержка: обнаружения гнезда, многопотоковой передачи, переназначения гнезда на передней панели
- Поддержка воспроизведения до 24 бит/192 кГц
Аудиофункции:
- Экранирование аудио
- Аудио конденсаторы премиум-класса
- Выделенные слои аудиоплаты
Для поддержки аудиовыхода объемного звука 7.1 требуется шасси с аудиомодулем HD на передней панели
- Поддержка: обнаружения гнезда, многопотоковой передачи, переназначения гнезда на передней панели
- Поддержка воспроизведения до 24 бит/192 кГц
Аудиофункции:
- Экранирование аудио
- Аудио конденсаторы премиум-класса
- Выделенные слои аудиоплаты
Для поддержки аудиовыхода объемного звука 7.1 требуется шасси с аудиомодулем HD на передней панели
Сеть
1 Ethernet-порт Realtek 2.5 Гбит/с
Поддержка синхронизации RGB подсветки
ASUS AURA Sync
Поддерживаемые процессоры
Для процессоров Intel Core 14, 13, 12- го поколений и Pentium Gold и Celeron под сокет 1700
Чипсет
Intel B760
Память
2x DIMM DDR4 5333(OC)/ 5066(OC)/ 5000(OC)/ 4800(OC)/ 4600(OC)/ 4400(OC)/ 4266(OC)/ 4000(OC)/ 3733(OC)/ 3600( OC)/ 3466(OC)/ 3400(OC)/ 3333(OC)/ 3200/ 3000/ 2933/ 2800/ 2666/ 2400/ 2133 МГц
Небуферизированные модули памяти, совместимые с non-ЕСС модулями ОЗУ
Макс. расширение до 64 ГБ
Двухканальный режим работы модулей ОЗУ
Поддержка Extreme Memory Profile (XMP)
Небуферизированные модули памяти, совместимые с non-ЕСС модулями ОЗУ
Макс. расширение до 64 ГБ
Двухканальный режим работы модулей ОЗУ
Поддержка Extreme Memory Profile (XMP)
Набор слотов
1 слот PCIe 4.0 x16
2 слота PCIe 4.0 x1
2 слота PCIe 4.0 x1
USB
USB на задней панели:
4 порта USB 5 Гбит/с (4 порта типа A)
4 порта USB 2.0 (4 порта типа A; порт USB_E1, порт USB_E2, порт USB_E3 и порт USB_E4 совместно используют полосу пропускания)
USB на передней панели:
1 разъем USB 5 Гбит/с с поддержкой 2 дополнительных портов USB 5 Гбит/с
2 разъема USB 2.0 поддерживают 4 дополнительных порта USB 2.0
4 порта USB 5 Гбит/с (4 порта типа A)
4 порта USB 2.0 (4 порта типа A; порт USB_E1, порт USB_E2, порт USB_E3 и порт USB_E4 совместно используют полосу пропускания)
USB на передней панели:
1 разъем USB 5 Гбит/с с поддержкой 2 дополнительных портов USB 5 Гбит/с
2 разъема USB 2.0 поддерживают 4 дополнительных порта USB 2.0
Поддержка накопителей
2 слота M.2:
M.2_1 slot (Key M), type 2242/2260/2280 (поддерживает режим PCIe 4.0 x4)
M.2_2 slot (Key M), type 2242/2260/2280 (поддерживает режим PCIe 4.0 x4)
4 порта SATA 6 Гбит/с
M.2_1 slot (Key M), type 2242/2260/2280 (поддерживает режим PCIe 4.0 x4)
M.2_2 slot (Key M), type 2242/2260/2280 (поддерживает режим PCIe 4.0 x4)
4 порта SATA 6 Гбит/с
Видео
Используется интегрированная графика процессора. Может быть установлена дискретная видеокарта (приoбретается отдельно)

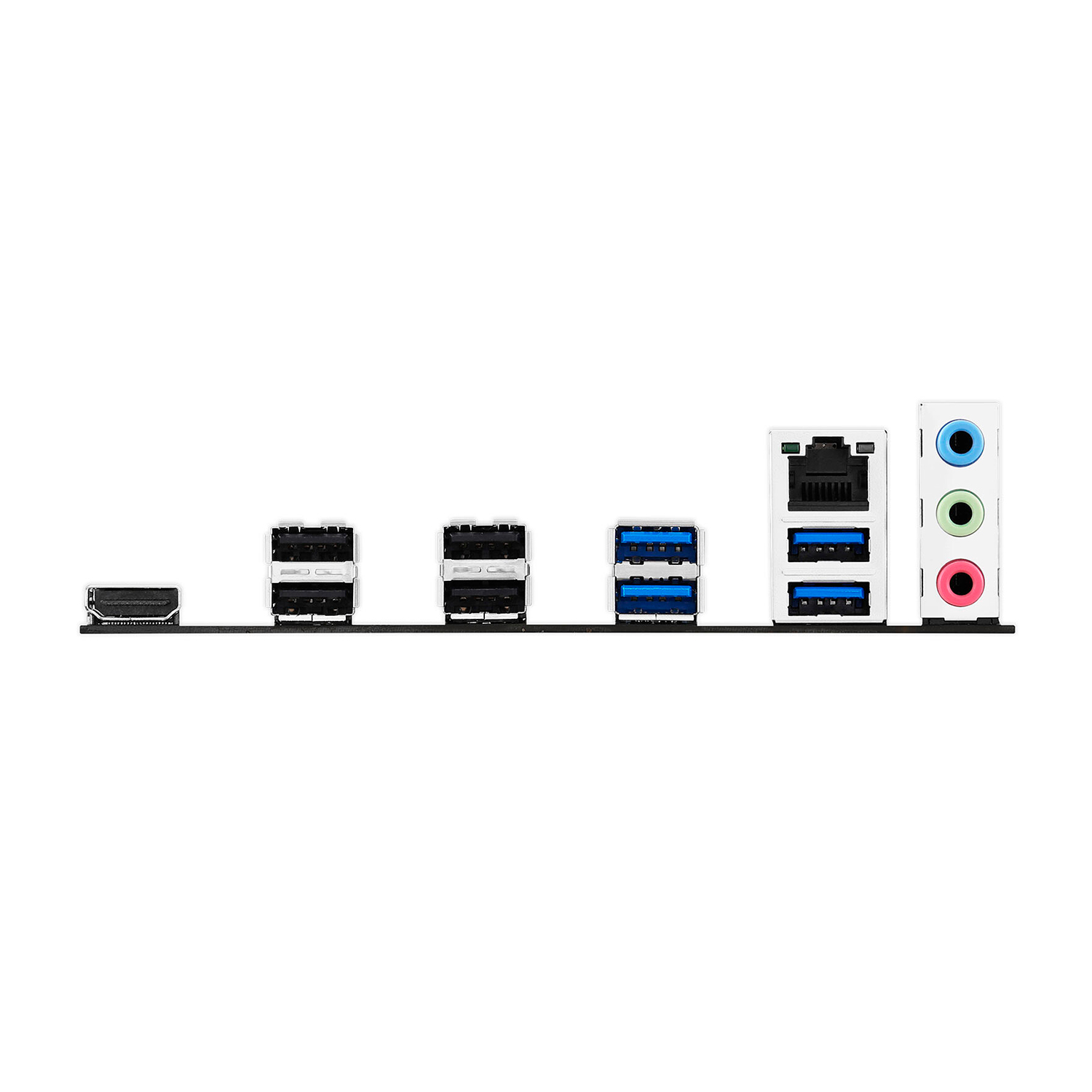

Набор портов задней панели
4x USB 5 Гбит/с (4 порта типа A)
4x USB 2.0 (4 порта типа A)
1x HDMI TM
1x Ethernet Realtek 2.5 Гбит/с
3x аудиоразъема
4x USB 2.0 (4 порта типа A)
1x HDMI TM
1x Ethernet Realtek 2.5 Гбит/с
3x аудиоразъема
Набор внутренних коннекторов
Связанные с вентилятором и охлаждением:
1x 4-контактный разъем для вентилятора ЦП
2x 4-контактных разъема для вентиляторов корпуса
Связанные с питанием:
1x 24-контактный разъем основного питания
1x 8-контактный разъем питания +12 В
Связанные с хранилищем:
2x M.2 (ключ M)
4x SATA 6 Гбит/с
USB:
1x USB 5 Гбит/с с поддержкой 2 дополнительных портов USB 5 Гбит/с
2x USB 2.0 с поддержкой 4 дополнительных портов USB 2.0
Разное:
3x адресных разъема Gen 2
1x Clear CMOS
1x COM-порта
1x aудиоразъем на передней панели (F_AUDIO)
1x S/PDIF Out
1x динамика
1x SPI TPM (14-1 контакт)
1x 10-1 контактной системной панели
1x 4-контактный разъем для вентилятора ЦП
2x 4-контактных разъема для вентиляторов корпуса
Связанные с питанием:
1x 24-контактный разъем основного питания
1x 8-контактный разъем питания +12 В
Связанные с хранилищем:
2x M.2 (ключ M)
4x SATA 6 Гбит/с
USB:
1x USB 5 Гбит/с с поддержкой 2 дополнительных портов USB 5 Гбит/с
2x USB 2.0 с поддержкой 4 дополнительных портов USB 2.0
Разное:
3x адресных разъема Gen 2
1x Clear CMOS
1x COM-порта
1x aудиоразъем на передней панели (F_AUDIO)
1x S/PDIF Out
1x динамика
1x SPI TPM (14-1 контакт)
1x 10-1 контактной системной панели
Bios
128 МБ флэш-памяти, UEFI AMI BIOS
Форм фактор
Форм-фактор micro-ATX: (24.4 x 21.1 см)
Интегрированный RAID-контроллер
Встроен в чипсет, возможно построение RAID массивов 0, 1, 5, 10 из SATA устройств
Особые возможности
ASUS 5X PROTECTION III
- DIGI+ VRM
- LANGuard
- Защита от перенапряжения
- SafeSlot Core
- Задняя панель ввода-вывода из нержавеющей стали
ASUS Q-Design
- Q-DIMM
- Q-LED Core
- Q-Slot
ASUS EZ DIY
- ProCool
ASUS Thermal Solution
- VRM конструкция радиатора
Aura Sync
- адресные разъемы Gen 2
- DIGI+ VRM
- LANGuard
- Защита от перенапряжения
- SafeSlot Core
- Задняя панель ввода-вывода из нержавеющей стали
ASUS Q-Design
- Q-DIMM
- Q-LED Core
- Q-Slot
ASUS EZ DIY
- ProCool
ASUS Thermal Solution
- VRM конструкция радиатора
Aura Sync
- адресные разъемы Gen 2
