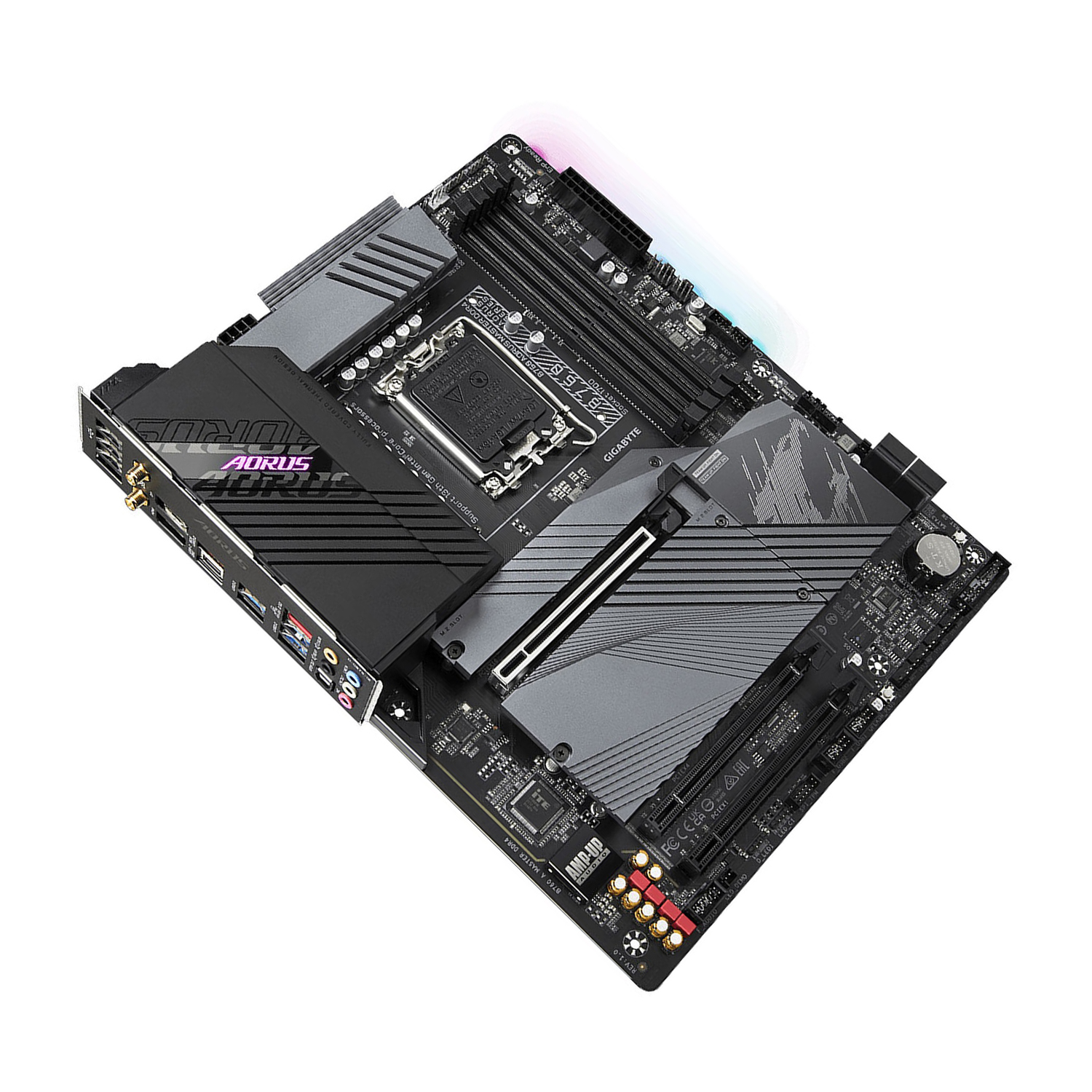

Материнская плата Gigabyte B760 AORUS MASTER DDR4 MB Socket1700, ATX, iB760 (DP+HDMI), 4DDR4, 3PCIx16
- Производитель - Gigabyte
- Видео - Процессорное
- Разъем процессора - LGA1700
- Чипсет - Intel B760
- Слоты памяти - DIMM DDR4
- Форм-фактор - ATX
- Сетевые карты - 1x 2.5
- Разъемы int SATA - 4
- Разъемы PCI - 3 шт
- Разъемы PCI-Ex16 - 3
- Тип - Материнская плата
- Кол-во слотов памяти - 4
- WI-FI - Нет
- Bluetooth - Нет
- Разъемы M2 - 3
- Тип Разъема M2 - PCI
- Интерфейс PCIExpress - v3
- RAID контроллер - 0
- RAID контроллер - 1
- RAID контроллер - 10
- RAID контроллер - 5
- Управление подсветкой - Есть
- Индикация ошибок на плате - Нет
- Видео выходы - HDMI
- Видео выходы - DisplayPort
- Разъем питания - 24
- Разъем питания CPU - 8
в наличии
Код товара: 179920
Название продукта
MB Socket1700, ATX, iB760 (DP, HDMI,2.5 GNIC), Gigabyte B760 AORUS MASTER DDR4, 4DDR4, 3PCIx16
Аудио
7.1-канальный Realtek ALC1220-VB
Поддержка S/PDIF Out
Поддержка S/PDIF Out
Сеть
2.5 Гбит/с. сетевой контроллер Intel 2.5GbE LAN
Чипсет
Intel B760 Express Chipset
Поддерживаемые процессоры
Процессоры Intel Core/Pentium Gold/Celeron 12-го и 13-го поколения под сокет 1700
Память
4x DIMM DDR4 5333(O.C.)/ 5133(O.C.)/ 5000(O.C.)/ 4933(O.C.)/ 4800(O.C.)/ 4700(O.C.)/ 4600(O.C.)/ 4500(O.C.)/ 4400(O.C.)/ 4300(O.C.)/ 4266(O.C.)/ 4133(O.C.)/ 4000(O.C.)/ 3866(O.C.)/ 3800(O.C.)/ 3733(O.C.)/ 3666(O.C.)/ 3600(O.C.)/ 3466(O.C.)/ 3400(O.C.)/ 3333(O.C.)/ 3300(O.C.)/ 3200/ 3000/ 2933/ 2666/ 2400/ 2133 MT/s
4 DIMM-разъема для модулей ОЗУ DDR4, максимальный объем системной памяти 128 Гбайт (до 32-Гбайт на один модуль DIMM)
Двухканальный режим работы модулей ОЗУ
Поддержка ECC модулей ОЗУ DIMM 1Rx8/2Rx8 без буферизации (функционируют в режиме non-ECC)
Поддержка non-ECC DIMM-модулей без буферизации 1Rx8/2Rx8/1Rx16
Поддержка XMP-профилей модулей памяти (Extreme Memory Profile)
4 DIMM-разъема для модулей ОЗУ DDR4, максимальный объем системной памяти 128 Гбайт (до 32-Гбайт на один модуль DIMM)
Двухканальный режим работы модулей ОЗУ
Поддержка ECC модулей ОЗУ DIMM 1Rx8/2Rx8 без буферизации (функционируют в режиме non-ECC)
Поддержка non-ECC DIMM-модулей без буферизации 1Rx8/2Rx8/1Rx16
Поддержка XMP-профилей модулей памяти (Extreme Memory Profile)
Набор слотов
1x PCI Express x16 для установки PCIe 4.0 плат расширения
1x PCI Express x16 слот, поддерживающий PCIe 3.0 и работающий на x4 (PCIEX4)
1x PCI Express x16 слот, поддерживающий PCIe 3.0 и работающий на x1 (PCIEX1)
1x PCI Express x16 слот, поддерживающий PCIe 3.0 и работающий на x4 (PCIEX4)
1x PCI Express x16 слот, поддерживающий PCIe 3.0 и работающий на x1 (PCIEX1)
USB
1х USB Type-C на задней панели, шинный интерфейс USB 3.2 Gen 2x2
1х USB Type-C с поддержкой USB 3.2 Gen 2 (подключается к соответствующему USB-разъему на материнской плате)
1х USB 3.2 Gen 2 (Type-A разъем красного цвета на задней панели)
4х USB 2.0/1.1 (доступны при подключении к USB-разъему на материнской плате)
Чипсет + 2 концентратора USB 3.2 Gen 1
6х USB 3.2 Gen 1 (4 порта на задней панели, 2 порта на выносной планке подключается к соответствующему USB-разъему на материнской плате)
Чипсет + Концентратор USB 2.0
4х USB 2.0/1.1 на задней панели
1х USB Type-C с поддержкой USB 3.2 Gen 2 (подключается к соответствующему USB-разъему на материнской плате)
1х USB 3.2 Gen 2 (Type-A разъем красного цвета на задней панели)
4х USB 2.0/1.1 (доступны при подключении к USB-разъему на материнской плате)
Чипсет + 2 концентратора USB 3.2 Gen 1
6х USB 3.2 Gen 1 (4 порта на задней панели, 2 порта на выносной планке подключается к соответствующему USB-разъему на материнской плате)
Чипсет + Концентратор USB 2.0
4х USB 2.0/1.1 на задней панели
Поддержка накопителей
1x M.2 connector (Socket 3, M key, type 22110/2280 PCIe 4.0 x4/x2 SSD support) (M2A_CPU) PCIe-линии чипсета
2x M.2 connectors (Socket 3, M key, type 22110/2280 PCIe 4.0 x4/x2 SSD support) (M2P_SB, M2M_SB)
4х SATA 6 Гбит/с
RAID 0, RAID 1, RAID 5, and RAID 10 поддержка устройств хранения данных SATA
2x M.2 connectors (Socket 3, M key, type 22110/2280 PCIe 4.0 x4/x2 SSD support) (M2P_SB, M2M_SB)
4х SATA 6 Гбит/с
RAID 0, RAID 1, RAID 5, and RAID 10 поддержка устройств хранения данных SATA
Видео
Используется интегрированная графика процессора. Может быть установлена дискретная видеокарта (приoбретается отдельно)
Набор портов задней панели
1х USB Type-C, удовлетворяет требованиям спецификации USB 3.2 Gen 2x2
1х USB 3.2 Gen 2 (Type-A разъем красного цвета)
4х USB 3.2 Gen 1
4х USB 2.0/1.1
2х SMA для подключения антенн (2T2R)
1х DisplayPort
1х HDMI
1х сетевая розетка LAN RJ-45
1х S/PDIF Out
5х разъемов аудиоподсистемы
1х USB 3.2 Gen 2 (Type-A разъем красного цвета)
4х USB 3.2 Gen 1
4х USB 2.0/1.1
2х SMA для подключения антенн (2T2R)
1х DisplayPort
1х HDMI
1х сетевая розетка LAN RJ-45
1х S/PDIF Out
5х разъемов аудиоподсистемы
Набор внутренних коннекторов
24-контактный ATX-разъем питания
8-контактный разъем питания ATX 12 В
4-контактный ATX 12V разъем питания
Разъем для вентилятора ЦП
1x CPU fan/water cooling pump header
4 разъема для подключения системных вентиляторов
2 разъема для вентилятора Системы/Водяной помпы
2 разъема для подключения LED-линеек с адрессацией
2х RGB LED-линеек
3 разъема M.2 Socket 3
4х SATA-разъема 6 Гбит/с
Группа разъемов фронтальной панели
1 колодка для подключения аудиоразъема на передней панели
1х USB Type-C, стандарт USB 3.2 Gen 2
1х USB 3.2 Gen 1
2х USB 2.0/1.1
Разъем для детектора шума
2х Thunderbolt плат раширения
1х TPM-модуля (только для модулей GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)
Кнопка Reset
Кнопка Q-Flash Plus
Перемычка Reset
Перемычка для возврата настроек CMOS в состояние
2 разъема для подключения внешних термодатчиков
8-контактный разъем питания ATX 12 В
4-контактный ATX 12V разъем питания
Разъем для вентилятора ЦП
1x CPU fan/water cooling pump header
4 разъема для подключения системных вентиляторов
2 разъема для вентилятора Системы/Водяной помпы
2 разъема для подключения LED-линеек с адрессацией
2х RGB LED-линеек
3 разъема M.2 Socket 3
4х SATA-разъема 6 Гбит/с
Группа разъемов фронтальной панели
1 колодка для подключения аудиоразъема на передней панели
1х USB Type-C, стандарт USB 3.2 Gen 2
1х USB 3.2 Gen 1
2х USB 2.0/1.1
Разъем для детектора шума
2х Thunderbolt плат раширения
1х TPM-модуля (только для модулей GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)
Кнопка Reset
Кнопка Q-Flash Plus
Перемычка Reset
Перемычка для возврата настроек CMOS в состояние
2 разъема для подключения внешних термодатчиков
Bios
1 микросхема флэш-памяти 256 Мбит
Лицензионный AMI UEFI BIOS
Функции PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Лицензионный AMI UEFI BIOS
Функции PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Форм фактор
ATX (305 мм x 244 мм)
Интегрированный RAID-контроллер
Встроен в чипсет, возможно построение RAID массивов 0, 1, 5, 10 из SATA устройств
