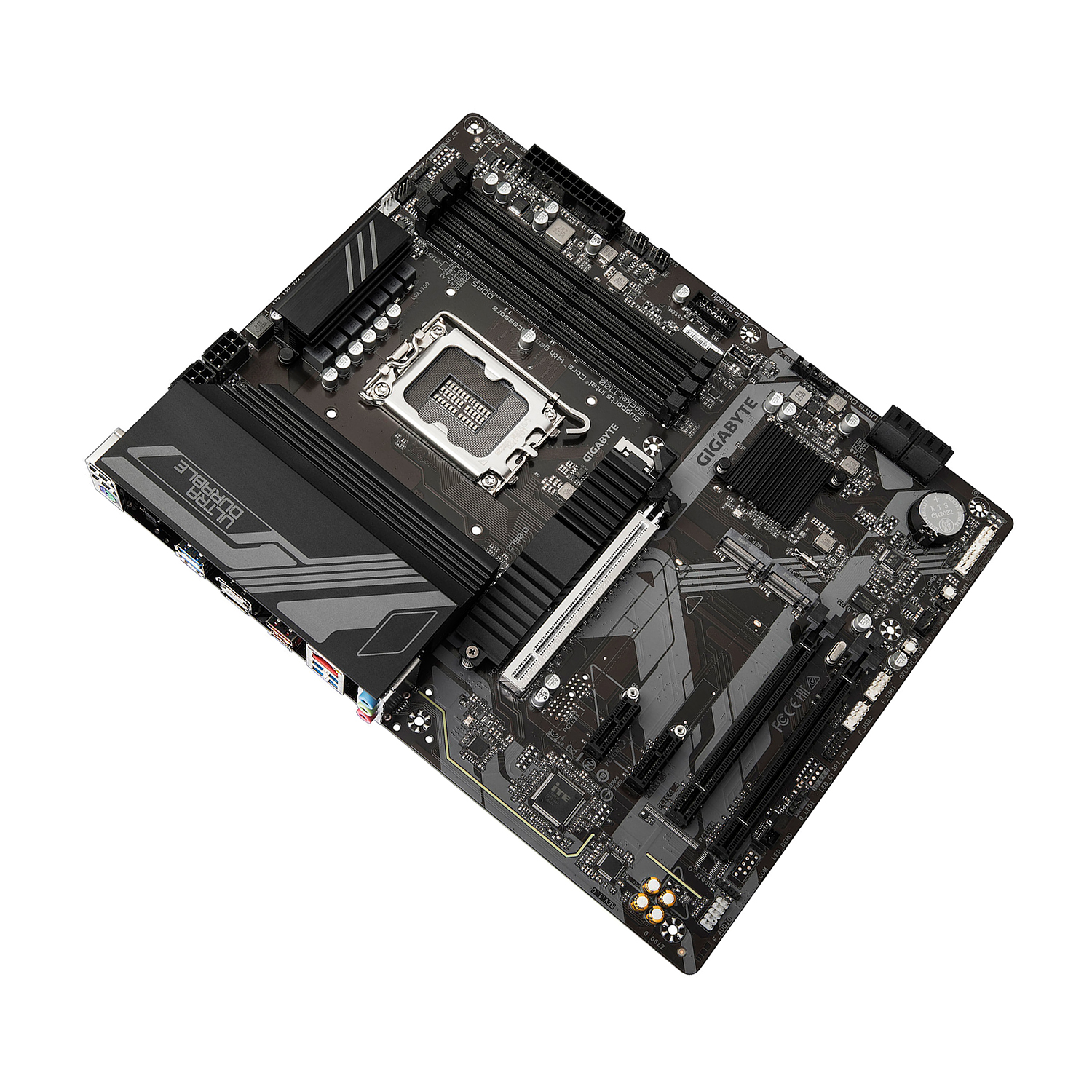

Материнская плата Gigabyte Z790 D MB Socket1700, ATX, iZ790 (HDMI+DP), 4DDR4, 3PCIx16, 2PCIx16, 2PCIx1

Название продукта

MB Socket1700, ATX, iZ790 (HDMI+DP), Gigabyte Z790 D, 5DDR4, 3PCIx16, 2PCIx16, 2PCIx1

Аудио

Аудиокодек Realtek
Формат представления аудиосигнала: High Definition Audio
Схема позиционирования аудиосигнала 2/4/5.1/7.1
Поддержка S/PDIF Out

Сеть

Контроллер Realtek 2.5 GbE LAN (2.5 Гбит/c/1 Гбит/c/100 Мбит/c)

Поддерживаемые процессоры

Cовместимость с процессорами 14/13/12-поколения Intel Core, Pentium Gold и Celeron

Чипсет

Intel Z790

Память

4x DIMM DDR5:
Совместимость с процессорами Intel Core i9/i7 13/14-поколения: DDR5 7600(O.C.) /7400(O.C.) /7200(O.C.) /7000(O.C.) /6800(O.C.) /6600(O.C.) / 6400(O.C.) / 6200(O.C.) / 6000(O.C.) / 5800(O.C.) / 5600 / 5400 / 5200/ 4800/4400 MT/s
Совместимость с процессорами Intel Core i5/i3 13-поколения и процессорами Intel Core, Pentium Gold, Celeron 12-поколения DDR5 4800/4400 MT/s

Поддержка ECC модулей ОЗУ DIMM 1Rx8/2Rx8 без буферизации (функционируют в режиме non-ECC)
Поддержка non-ECC DIMM-модулей без буферизации 1Rx8/2Rx8/1Rx16
Макс. расширение до 256 ГБ (объем одной памяти DIMM составляет 64 ГБ)
Двухканальный режим работы модулей ОЗУ
Поддержка Extreme Memory Profile (XMP)

Набор слотов

1 разъем PCI Express x16, шинный интефейс PCIe 5.0/ режим работы x16 (PCIEX16)
* Разъем PCIEX16 предусматривает возможность установки графической платы или твердотельного NVMe накопителя. Если видеоподсистема ПК представлена только одной графической платой, ее необходимо установить в разъем PCIEX16.
1 разъем PCI Express x16, стандарт PCIe 4.0, режим работы x4 (PCIEX4)
1 разъем PCI Express x16, поддерживающий PCIe 3.0 и работающий на скорости x1 (PCIEX1_4)
2 разъема PCI Express x1, поддерживающие PCIe 3.0 и работающие на скорости x1 (PCIEX1_2, PCIEX1_3)

USB

1 разъем USB Type-C (на задней панели, удовлетворяет требованиям спецификации USB 3.2 Gen 2)
1 порт USB Type-C (спецификация USB 3.2 Gen 1, доступен при условии подключения к соответствующему USB-разъему на материнской плате)
1 порт USB 3.2 Gen 2 (Type-A разъем красного цвета на задней панели)
6 портов USB 3.2 Gen 1 (4 порта на задней панели, 2 порта на выносной планке подключается к соответствующему USB-разъему на материнской плате)
2 порта USB 2.0/1.1 (на задней панели)
4 порта USB 2.0/1.1 (доступные через внутренние разъемы USB)

Поддержка накопителей

1 разъем M.2 (Socket 3, M key, типоразмер 22110/2280) для PCIe 4.0 x4/x2 SSD накопителей; (M2A_CPU)
1 x разъем M.2 (Socket 3, ключ M, поддержка SSD PCIe 4.0 x4/x2 типа 2280) (M2P_SB)
1 разъем M.2 (Socket 3, ключ M, поддержка SSD типа 2280 SATA и PCIe 4.0 x4/x2) (M2M_SB)

4 разъема SATA 6 Гбит/с

Видео

Используется интегрированная графика процессора. Может быть установлена дискретная видеокарта (приoбретается отдельно)

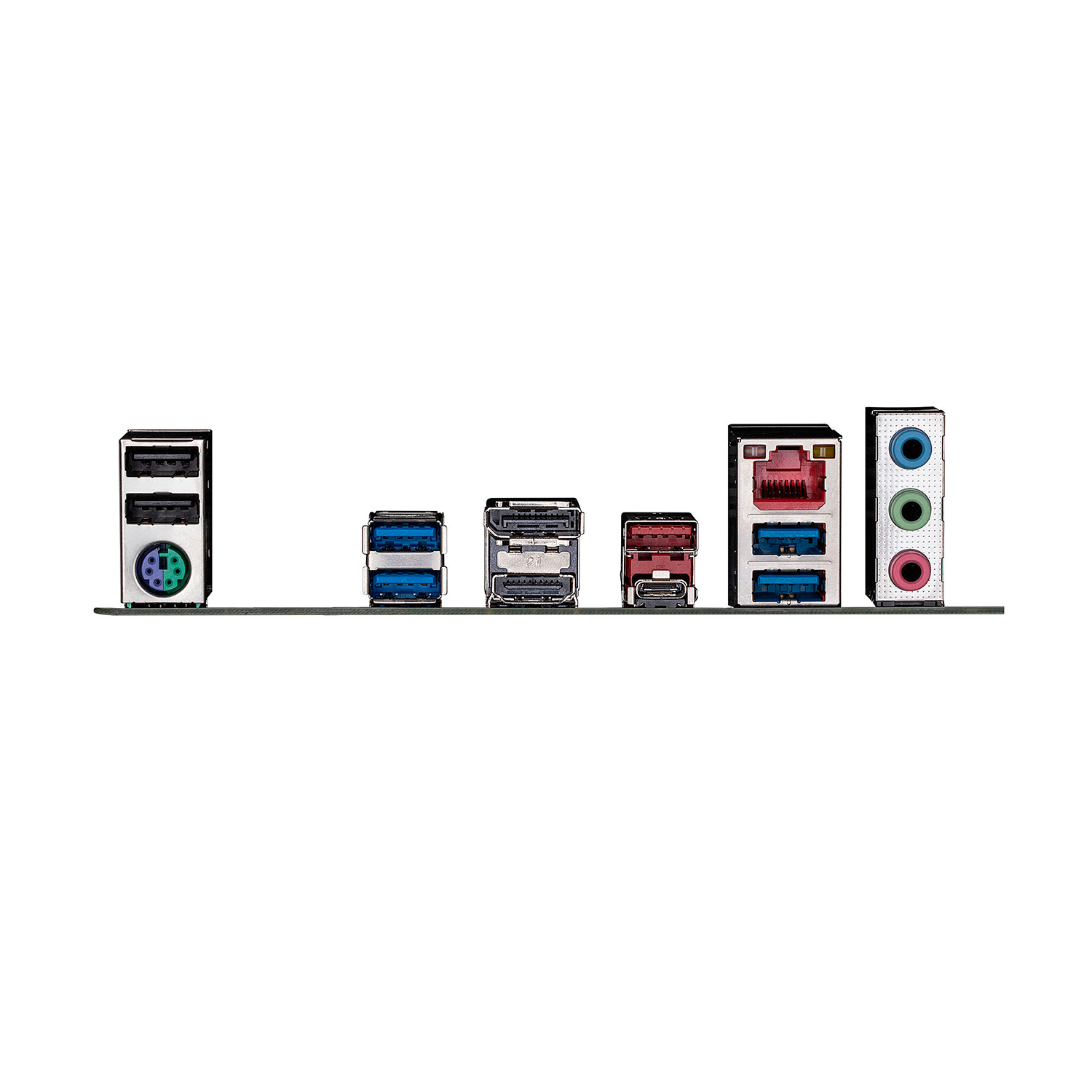

Набор портов задней панели

1 порт PS/2 для подключения клавиатуры и мыши
1 порт USB Type-C, шинный интерфейс USB 3.2 Gen 2
1 порт USB 3.2 Gen 2 (Type-A разъем красного цвета)
4 порта USB 3.2 Gen 1
2 порта USB 2.0/1.1
1 порт HDMI
1 порт DisplayPort
1 сетевая розетка LAN RJ-45
3 разъема аудиоподсистемы

Набор внутренних коннекторов

24-контактный ATX-разъем питания
Два 8-контактных ATX 12V разъемов питания
Разъем для вентилятора ЦП
1 разъем для вентилятора охлаждения ЦП/ Помпы системы жидкостного охлаждения
3 разъема для системных вентиляторов
1 разъем для подключения системного вентилятора/помпы жидкостной системы охлаждения
2 разъема для подключения LED-линеек с адрессацией
3 разъема M.2 Socket 3
4 SATA-разъема 6 Гбит/с
Группа разъемов фронтальной панели
1 колодка для подключения аудиоразъема на передней панели
1 разъем <Выход> S/PDIF
Разъем для подключения порта USB Type-C, спецификация USB 3.2 Gen 1
1 разъем для подключения портов USB 3.2 Gen 1
2 разъема для подключения портов USB 2.0/1.1
2 разъема для подключения Thunderbolt плат раширения
1 разъем для TPM-модуля (совместимость только с модулями GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/ GC-TPM2.0 SPI V2)
* Факультативная функция ТРМ (зависит от поставок изделия в конкретный регион)
Кнопка Reset
Кнопка Q-Flash Plus
Перемычка Reset
Перемычка для возврата настроек CMOS в состояние <По умолчанию>

Bios

1 микросхема флэш-памяти 256 Мбит
Лицензионный AMI UEFI BIOS
Особенности PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Форм фактор

ATX (305 x 244 мм)

Интегрированный RAID-контроллер

Встроен в чипсет, возможно построение RAID массивов 0, 1, 5, 10 для устройств хранения данных NVMe SSD и SATA
