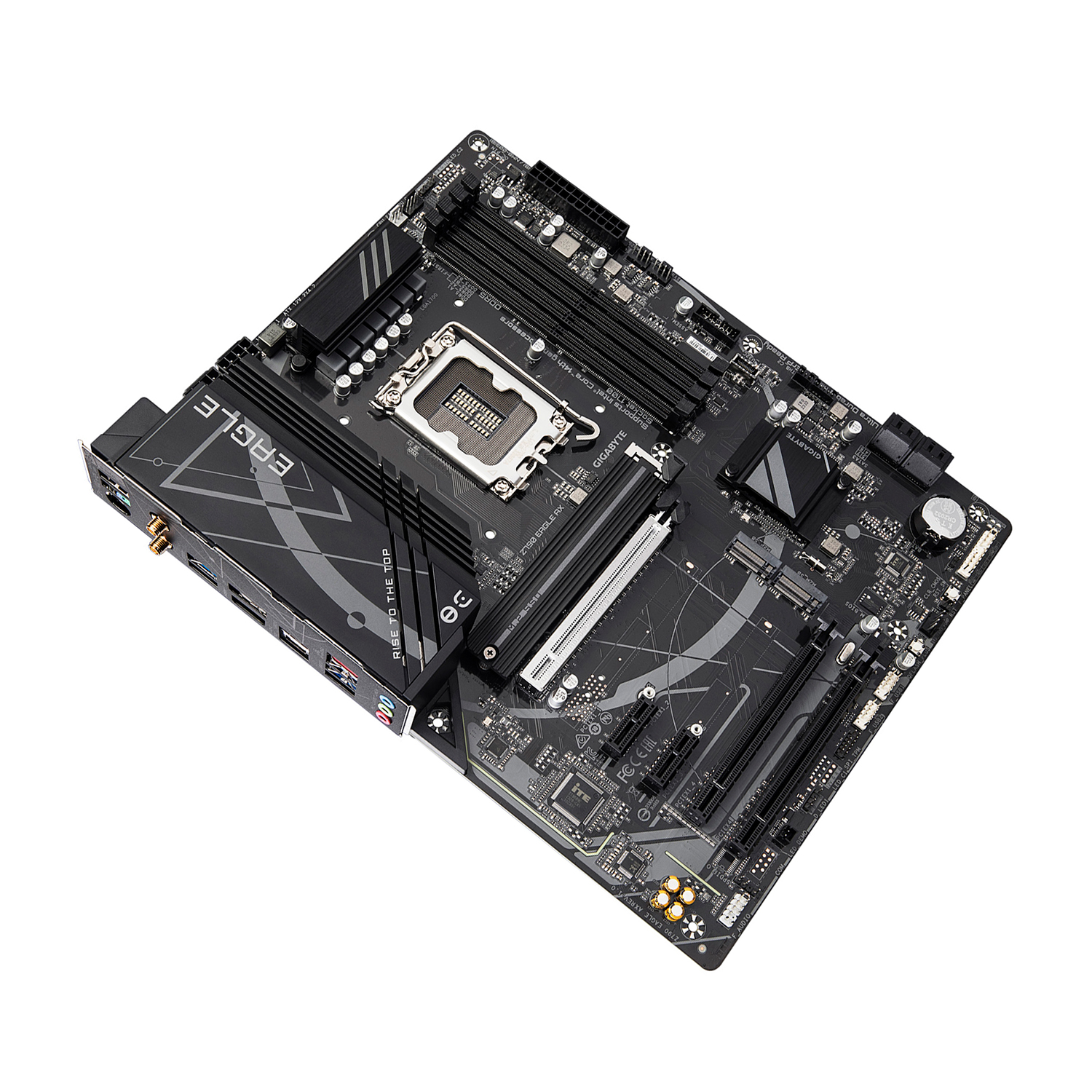

Материнская плата Gigabyte Z790 EAGLE AX MB Socket1700, ATX, iZ790 (DP+HDMI), 4DDR5, 3PCIx16, 2PCIx1
Название продукта
MB Socket1700, ATX, iZ790 (DP+HDMI), Gigabyte Z790 EAGLE AX, 4DDR5, 3PCIx16, 2PCIx1
Аудио
Аудиокодек Realtek
Формат представления аудиосигнала: High Definition Audio
Схема позиционирования аудиосигнала 2/4/5.1/7.1
Поддержка S/PDIF Out
Формат представления аудиосигнала: High Definition Audio
Схема позиционирования аудиосигнала 2/4/5.1/7.1
Поддержка S/PDIF Out
Сеть
Контроллер Realtek 2.5 GbE LAN (2.5 Гбит/c/1 Гбит/c/100 Мбит/c)
Поддерживаемые процессоры
Процессоры Intel Core 13-го и 12-го поколений, Pentium Gold и Celeron под сокет 1700
Чипсет
Intel Z790
Память
4x DIMM DDR5:
Совместимость с процессорами Intel Core i9/i7 14/13 поколений: DDR5 7600(O.C.) /7400(O.C.) /7200(O.C.) /7000(O.C.) /6800(O.C.) /6600(O.C.) / 6400(O.C.) / 6200(O.C.) / 6000(O.C.) / 5800(O.C.) / 5600 / 5400 / 5200/ 4800/4400 MT/s
Совместимость с процессорами Intel Core i5/i3 13-поколения и процессорами Intel Core, Pentium Gold, Celeron 12-поколения: DDR5 4800/4400 MT/s
Поддержка ECC модулей ОЗУ DIMM 1Rx8/2Rx8 без буферизации (функционируют в режиме non-ECC)
Поддержка non-ECC DIMM-модулей без буферизации 1Rx8/2Rx8/1Rx16
Макс. расширение до 256 ГБ (объем одной памяти DIMM составляет 64 ГБ)
Двухканальный режим работы модулей ОЗУ
Поддержка Extreme Memory Profile (XMP)
Совместимость с процессорами Intel Core i9/i7 14/13 поколений: DDR5 7600(O.C.) /7400(O.C.) /7200(O.C.) /7000(O.C.) /6800(O.C.) /6600(O.C.) / 6400(O.C.) / 6200(O.C.) / 6000(O.C.) / 5800(O.C.) / 5600 / 5400 / 5200/ 4800/4400 MT/s
Совместимость с процессорами Intel Core i5/i3 13-поколения и процессорами Intel Core, Pentium Gold, Celeron 12-поколения: DDR5 4800/4400 MT/s
Поддержка ECC модулей ОЗУ DIMM 1Rx8/2Rx8 без буферизации (функционируют в режиме non-ECC)
Поддержка non-ECC DIMM-модулей без буферизации 1Rx8/2Rx8/1Rx16
Макс. расширение до 256 ГБ (объем одной памяти DIMM составляет 64 ГБ)
Двухканальный режим работы модулей ОЗУ
Поддержка Extreme Memory Profile (XMP)
Набор слотов
1 разъем PCI Express x16, шинный интефейс PCIe 5.0/ режим работы x16 (PCIEX16)
1 разъем PCI Express x16, стандарт PCIe 4.0, режим работы x4 (PCIEX4)
1 разъем PCI Express x16, поддерживающий PCIe 3.0 и работающий на скорости x1 (PCIEX1_4)
2 разъемa PCI Express x1, поддерживающие PCIe 3.0 и работающие на скорости x1 (PCIEX1_2, PCIEX1_3)
1 разъем PCI Express x16, стандарт PCIe 4.0, режим работы x4 (PCIEX4)
1 разъем PCI Express x16, поддерживающий PCIe 3.0 и работающий на скорости x1 (PCIEX1_4)
2 разъемa PCI Express x1, поддерживающие PCIe 3.0 и работающие на скорости x1 (PCIEX1_2, PCIEX1_3)
USB
1 разъем USB Type-C на задней панели, удовлетворяет требованиям спецификации USB 3.2 Gen 2
1 порт USB Type-C (спецификация USB 3.2 Gen 1), доступен при условии подключения к соответствующему USB-разъему на материнской плате
1 порт USB 3.2 Gen 2 (Type-A разъем красного цвета на задней панели)
6 портов USB 3.2 Gen 1 (4 порта на задней панели, 2 порта на выносной планке подключается к соответствующему USB-разъему на материнской плате)
2 порта USB 2.0/1.1 (на задней панели)
4 порта USB 2.0/1.1 (доступные через внутренние разъемы USB)
1 порт USB Type-C (спецификация USB 3.2 Gen 1), доступен при условии подключения к соответствующему USB-разъему на материнской плате
1 порт USB 3.2 Gen 2 (Type-A разъем красного цвета на задней панели)
6 портов USB 3.2 Gen 1 (4 порта на задней панели, 2 порта на выносной планке подключается к соответствующему USB-разъему на материнской плате)
2 порта USB 2.0/1.1 (на задней панели)
4 порта USB 2.0/1.1 (доступные через внутренние разъемы USB)
Поддержка накопителей
1 разъем M.2 (Socket 3, M key, типоразмер 22110/2280) для PCIe 4.0 x4/x2 SSD накопителей; (M2A_CPU)
1 x разъем M.2 (Socket 3, ключ M, поддержка SSD PCIe 4.0 x4/x2 типа 2280) (M2P_SB)
1 разъем M.2 (Socket 3, ключ M, поддержка SSD типа 2280 SATA и PCIe 4.0 x4/x2) (M2M_SB)
4 разъема SATA 6 Гбит/с
1 x разъем M.2 (Socket 3, ключ M, поддержка SSD PCIe 4.0 x4/x2 типа 2280) (M2P_SB)
1 разъем M.2 (Socket 3, ключ M, поддержка SSD типа 2280 SATA и PCIe 4.0 x4/x2) (M2M_SB)
4 разъема SATA 6 Гбит/с
Видео
Используется интегрированная графика процессора. Может быть установлена дискретная видеокарта (приoбретается отдельно)

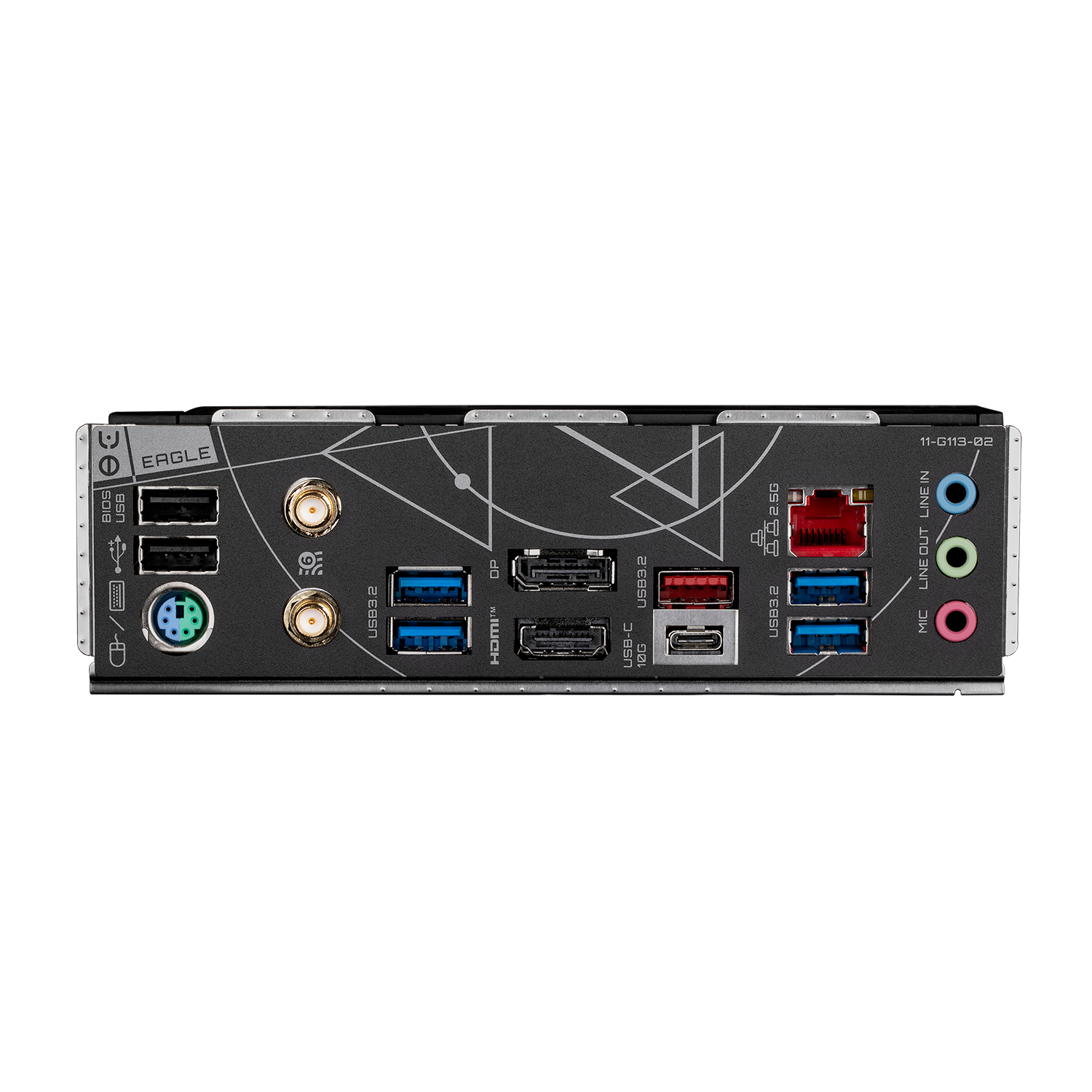

Набор портов задней панели
1 порт PS/2 для подключения клавиатуры и мыши
1 порт USB Type-C, шинный интерфейс USB 3.2 Gen 2
1 порт USB 3.2 Gen 2 (Type-A разъем красного цвета)
4 порта USB 3.2 Gen 1
2 порта USB 2.0/1.1
2 разъема для SMA-антенны (1T1R)
1 порт HDMI
1 порт DisplayPort
1 сетевая розетка LAN RJ-45
3 разъема аудиоподсистемы
1 порт USB Type-C, шинный интерфейс USB 3.2 Gen 2
1 порт USB 3.2 Gen 2 (Type-A разъем красного цвета)
4 порта USB 3.2 Gen 1
2 порта USB 2.0/1.1
2 разъема для SMA-антенны (1T1R)
1 порт HDMI
1 порт DisplayPort
1 сетевая розетка LAN RJ-45
3 разъема аудиоподсистемы
Набор внутренних коннекторов
24-контактный ATX-разъем питания
Два 8-контактных ATX 12V разъемов питания
Разъем для вентилятора ЦП
1 разъем для вентилятора охлаждения ЦП/ Помпы системы жидкостного охлаждения
3 разъема для системных вентиляторов
1 разъем для подключения системного вентилятора/помпы жидкостной системы охлаждения
2 разъема для подключения LED-линеек с адрессацией
3 разъема M.2 Socket 3
4 SATA-разъема 6 Гбит/с
Группа разъемов фронтальной панели
1 колодка для подключения аудиоразъема на передней панели
1 разъем <Выход> S/PDIF
Разъем для подключения порта USB Type-C, спецификация USB 3.2 Gen 1
1 разъем для подключения портов USB 3.2 Gen 1
2 разъема для подключения портов USB 2.0/1.1
2 разъема для подключения Thunderbolt плат раширения
1 разъем для TPM-модуля (совместимость только с модулями GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/ GC-TPM2.0 SPI V2)
* Факультативная функция ТРМ (зависит от поставок изделия в конкретный регион)
Кнопка Reset
Кнопка Q-Flash Plus
Перемычка Reset
Перемычка для возврата настроек CMOS в состояние <По умолчанию>
Два 8-контактных ATX 12V разъемов питания
Разъем для вентилятора ЦП
1 разъем для вентилятора охлаждения ЦП/ Помпы системы жидкостного охлаждения
3 разъема для системных вентиляторов
1 разъем для подключения системного вентилятора/помпы жидкостной системы охлаждения
2 разъема для подключения LED-линеек с адрессацией
3 разъема M.2 Socket 3
4 SATA-разъема 6 Гбит/с
Группа разъемов фронтальной панели
1 колодка для подключения аудиоразъема на передней панели
1 разъем <Выход> S/PDIF
Разъем для подключения порта USB Type-C, спецификация USB 3.2 Gen 1
1 разъем для подключения портов USB 3.2 Gen 1
2 разъема для подключения портов USB 2.0/1.1
2 разъема для подключения Thunderbolt плат раширения
1 разъем для TPM-модуля (совместимость только с модулями GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/ GC-TPM2.0 SPI V2)
* Факультативная функция ТРМ (зависит от поставок изделия в конкретный регион)
Кнопка Reset
Кнопка Q-Flash Plus
Перемычка Reset
Перемычка для возврата настроек CMOS в состояние <По умолчанию>
Bios
1 микросхема флэш-памяти 256 Мбит
Лицензионный AMI UEFI BIOS
Особенности PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Лицензионный AMI UEFI BIOS
Особенности PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Форм фактор
ATX (305 x 244 мм)
Интегрированный RAID-контроллер
Встроен в чипсет, возможно построение RAID массивов 0, 1, 5, 10 для устройств хранения данных NVMe SSD и SATA
Беспроводные сети
Realtek Wi-Fi 6E RTL8852CE (для PCB rev. 1.1)
Модуль Wi-Fi 6 a/b/g/n/ac/ax, рабочие диапазоны частот 2.4/ 5 /6 ГГц
Bluetooth v5.3
Стандарт беспроводной связи IEEE 802.11ax, канал 160 МГц
Модуль Wi-Fi 6 a/b/g/n/ac/ax, рабочие диапазоны частот 2.4/ 5 /6 ГГц
Bluetooth v5.3
Стандарт беспроводной связи IEEE 802.11ax, канал 160 МГц
